汽车车身设计数据检查规范
在汽车车身设计时,当设计工程师做出了产品的数据之后,如何判定这些数据是否正确?如何对数据进行检查?检查又该检查哪些项?面对这些问题,结合实际的工作总结,华锐欣程今天给大家分享一份详细的汽车车身设计数据检查规范,希望对汽车设计行业中的大家的学习和工作有所帮助。

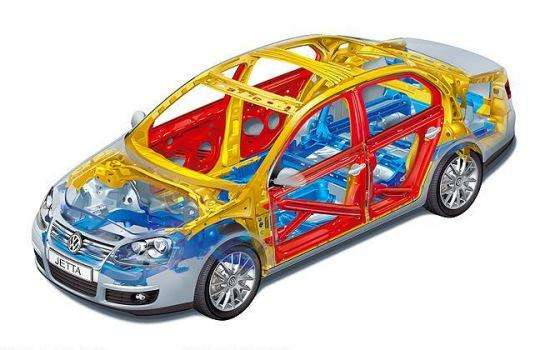

1 是否根据确定方案进行设计
2 数模分层符合公司标准(UG)
3 明细表中的件号与数模是否对应
4 电子文档命名、版本控制是否符合规范
5 零部件的坐标系的统一性(模型一律采用整车坐标系)
7 料厚正确,与明细表一致
8 对钣金件检查有无孔位线,孔位线用虚立体十字线表达,孔径面上的十字线要单边长出孔径5毫米,法线长15毫米
9 对钣金件检查有无定位柱,定位柱长度40以片体为中心横截面两边各20,直径与定位孔一致
10 数模的焊接面和配合面是否为offset面
12 冲压方向是否合理
13 拉延最大相对深度是否合理
14 工艺缺口是否合理
15 拉延圆角是否合理
16 孔边距是否合理(≥3-5MM),孔间距是否合理(≥2MM),孔边距R距离是否合理(≥2MM)
17 焊接边宽度是否合理,原则上不小于12毫米
18 焊点间距是否合理,一般为15--50MM
19 板材层数及料厚比是否合理
20 检查数模是否存在负角
21 检查孔的设计是否合理
22 数模包含的信息是否全面,其中应包括未倒角的数模以及料厚线、孔位线、焊点
23 焊接关系是否与主断面符合
24 密封结构是否与主断面符合
25 断面结构是否与主断面符合
26 外表面符合性检查
27 结构符合焊接工艺性
28 焊接总成焊点分布合理
29 凸焊螺母、凸焊螺栓工艺可行性
31 安装孔孔位与硬点报告的符合性检查
"失效模式:1代表不可原谅错误 2代表严重错误 3代表一般错误"
32 凸焊螺母和螺栓底孔孔径满足企业要求,凸焊螺母底孔孔径比螺母规格(公称直径)大1mm,凸焊螺栓底孔孔径比螺栓公称直径大0.5mm33 装配密集断面检查,干涉量不得大于0.1mm,安装关系正确,间隙正确
34 运动干涉和运动间隙检查满足要求(油箱口≥1.5MM,其他开闭件≥2.0MM)
35 过孔满足过孔规定:逆向时,过孔按照样车设计;新设计时,过孔直径在安装孔的直径基础上逐层加大2mm或3mm
36 涂装工艺孔及切口的设计及分布是否合理
37 NC数模应包含实体数模和片体数模
38 数模是否与平台化一览表状态一致
39 安装断面检查无误
40 重要零部件间隙检查无误
以上就是一份比较全面的汽车车身设计数据检查规范,供大家参考。
