什么是汽车车身尺寸链?它的设计有什么要点?

　　什么是汽车车身尺寸链?汽车车身尺寸链是汽车设计中车身设计时需要用到的一种设计方法，汽车设计工程师们通常把在汽车零件的加工或机器的装配中，决定各个几何要素(点、线、面)间相互位置的尺寸（通常都是彼此相联系的），按一定顺序排列的一个封闭的尺寸系统，该尺寸系统统称之为尺寸链。

　　汽车车身尺寸链的作用：

　　1.统一定位基准，实现定位传递。

　　2.优化验证品质基准.

　　3.合理实现整车外观品质要求(合理分配公差)。

　　4.界定品质风险的控制等。

　　5.尺寸链目的;是保证外观尺寸要求。


　　建立车身尺寸链必须遵循以下几项原则：

　　1 车身尺寸链的各环首尾相接地排列成封闭轮廓不封闭的不是尺寸链

　　2 车身尺寸链中任一组成环尺寸的变化必须导致封闭环尺寸的变化不影响该封闭环变化的尺寸不是该尺寸链的组成环

　　3 一个尺寸链中只有一个封闭环最少环数的尺寸链为三环尺寸链两个尺寸不能构成尺寸链尺寸链中可能只有增环没有减环而不可能只有减环没有增环。


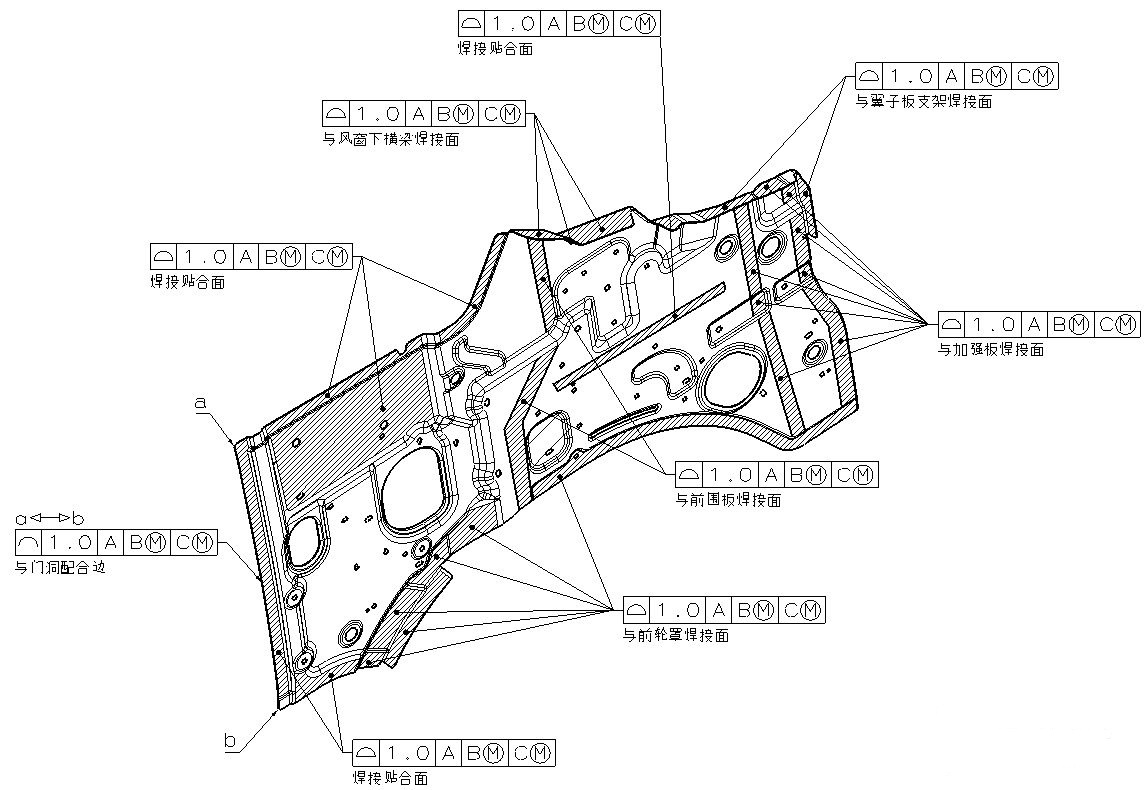

　　车身尺寸链的建立与分析，车身尺寸链的设计要点：

　　1、确定封闭环

　　在装配尺寸链中，封闭环就是产品上有装配精度要求的尺寸。如同一部件中各零件之间相互位置要求的尺寸或保证相互配合零件配合性能要求的间隙或过盈量。

　　零件尺寸链的封闭环应为公差等级要求最低的环，一般在零件图上不进行标注，以免引起加工中的混乱。

　　工艺尺寸链的封闭环是在加工中最后自然形成的环，一般为被加工零件要求达到的设计尺寸或工艺过程中需要的余量尺寸。加工顺序不同，封闭环也不同。

　　在确定封闭环之后，应确定对封闭环有影响的各个组成环，使之与封闭环形成一个封闭的尺寸回路。

　　在建立尺寸链时应遵守“最短尺寸链原则”，即对于某一封闭环，若存在多个尺寸链时，应选择组成环数最少的尺寸链进行分析计算。

　　所以工艺尺寸链的封闭环必须在加工顺序确定之后才能判断。一个尺寸链中只有一个封闭环。

　　2、查找组成环

　　组成环是对封闭环有直接影响的那些尺寸，与此无关的尺寸要排除在外。一个尺寸链的环数应尽量少。

　　查找装配尺寸链的组成环时，先从封闭环的任意一端开始，找相邻零件的尺寸，然后再找与第一个零件相邻的第二个零件的尺寸，这样一环接一环，直到封闭环的另一端为止，从而形成封闭的尺寸组。

　　在车身尺寸链线图中，常用带单箭头的线段表示各环，箭头仅表示查找尺寸链组成环的方向。与封闭环箭头方向相同的环为减环，与封闭环箭头方向相反的环为增环。
