汽车线束设计用什么软件?常用的汽车线束设计软件有哪些?

  做汽车设计的都知道,在做线束设计时,如果只是需要2D图的话,一般情况下CAD就能胜任了,而三维画线,在CATIA软件中自带有线束设计模块,或者是可以直接在DMU中设计;那么除了这两种之外,还有其他的线束设计软件吗?

  答案是肯定的,市面上的汽车线束设计软件还不少,作为专业的汽车设计公司,华锐欣程今天就给大家介绍一些常用的汽车线束设计软件。

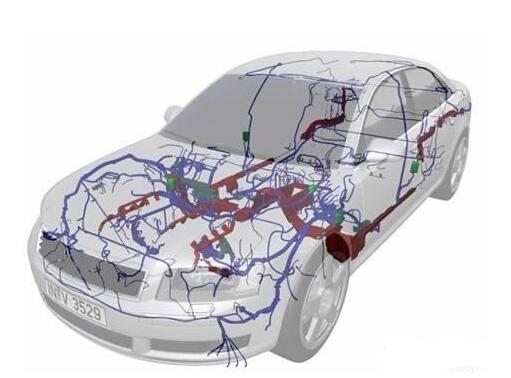

汽车线束设计

  线束设计软件(含二维图的绘制),有名气的有美国MENTOR GRAPHICS公司的CHS(CAPITAL HARNESS SYSTEM)、日本ZUKEN公司的CAPITAL DESIGN、德国COMSA公司的LDORADO DESIGN,另外ACADCAD ELEC2008也有部分这方面的功能(主要在原理逻辑图的绘制方面有部分图库而已),但算不上专业软件。

  这几种常见的专业汽车线束设计软件中,在原理和分析方面,MENTOR公司的CHS及ZUKEN的CAPITAL DESIGN很强大,其中MENTOR的CHS反响更好一些。而在二维图纸绘制、管理及物料清单的汇总方面,COMSA公司的LDORADO要强很多。

  除开这些国外的软件之外,国产汽车设计软件中其实也有同类型的产品,而且口碑一直不错,那就是Joydrive Harness——一款国产线束设计自动化软件。

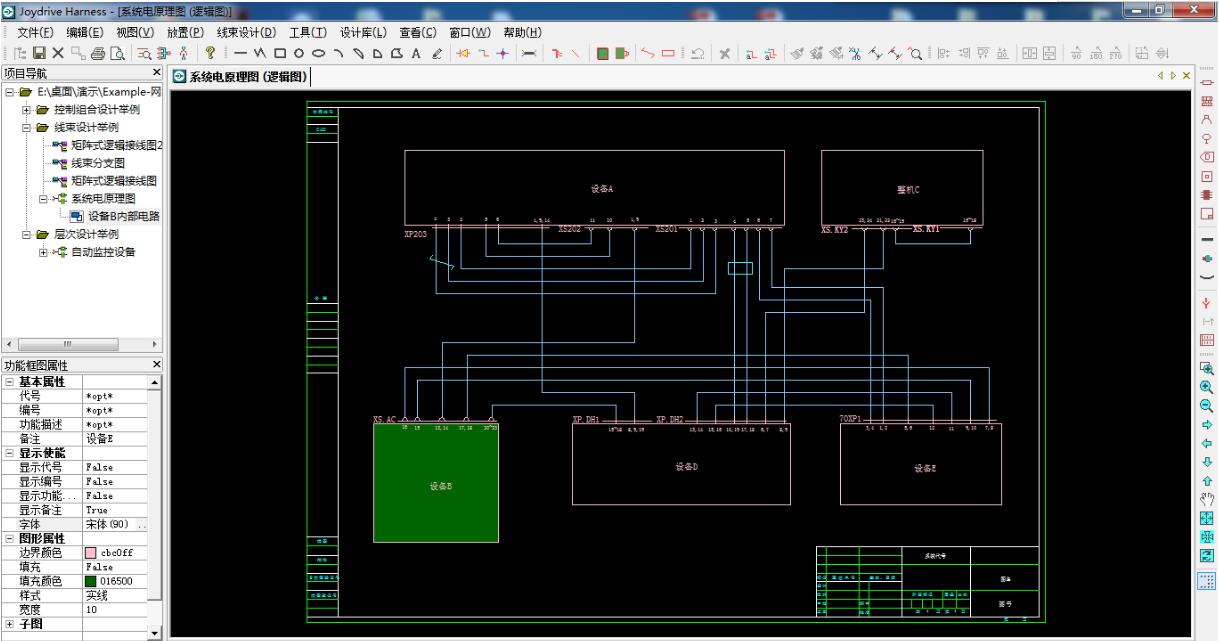

Joydrive Harness

  Joydrive Harness的特点:

  〉基于国产自主研发的Joydrive ECAD绘图引擎;

  〉基于以数据为中心的软件框架,智能处理电路图的电子电气连接信息;

  〉线束设计自动化程度高;

  〉支持先进的自上而下的设计理念(支持功能框图和线缆束层次化设计);

  〉具有强大的系统综合和信号点追踪查询能力,支持对电子电气设计数据进行全局性综合和管理;

  〉同时支持人工设计和自动设计两种方式:既支持手工绘制逻辑设计图、接线图等设计方式,也支持自动生成接线图、接线表、工艺表等设计方式;

  〉丰富多样的软件接口。支持与常用EDA软件、二维三维CAD软件、PDM软件等的接口(可定制);

  〉支持“不带符号方式”保存设计图,保护用户知识产权。

  在上期的文章中我们就提到过,专业工业设计软件也是发展科技强国的一个标志,Joydrive Harness正是这样一款产品,相信随着时间的推移,国产的汽车设计行业软件将会越来越多,种类也越来越丰富。
