汽车内外饰设计中定位设计的具体要求

　　内外饰作为汽车设计中零件众多的一个板块，设计做起来比较复杂，而各个零件的定位问题，则是其中一大要点。作为专业的汽车设计公司，华锐欣程今天就来跟大家分享一下汽车内外饰设计中定位设计的具体要求，如何去更好设计汽车零部件的定位系统。

　　1. 汽车内外饰定位的布置要求：

　　首先要求布置合理，一般情况下采用四分法进行布置，主定位点和副定位分别布置在零件长度方向两侧各四分之一的地方，特殊情况下作稍微调整，主定位一定要布置在靠近配合边的地方，以保证配合尺寸;

　　2. 汽车内饰件定位结构要有一定的强度，同时考虑工艺成型性;

　　3. 汽车内饰定位布置时，定位方向要明确，X、Y、Z三个方向及绕三个坐标旋转的共6个限位，分别考虑，要同时满足6个自由度;

　　4. 汽车内饰定位结构要尺寸合理

　　尺寸要求包括两个方面：一是配合尺寸，二是自身的结构尺寸;

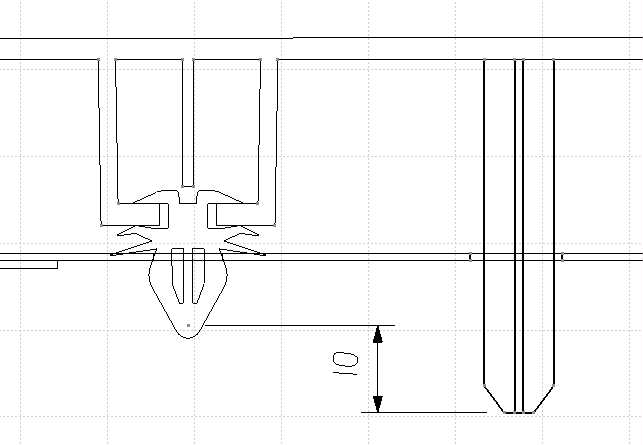

　　配合尺寸：主定位一般要求周边0.25mm~0.3mm,副定位一般限位方向为0.25mm~0.3mm，其他边为1.5mm~2.0mm,这样有利于装配;如下图所示;

　　汽车内外饰件自身结构尺寸：

　　圆形定位柱直径一般在6mm~8mm，壁厚在1mm~1.2mm;十字交叉型 定位柱尺寸一般为8mm~10mm，根据零件的大小适当调整，料厚也为1mm~1.2mm(根据零件本体厚度作适当调整);定位柱与板金配合时，板金需要开孔，调整定位柱的尺寸使板金的开孔尺寸尽量与卡扣的开孔尺寸一样，做到通用;定位柱的高度一般高出卡扣10mm~15mm，以保证安装时定位柱先与板金接触配合。

　　使用最好的专业汽车设计软件，成为最好的汽车设计工程师，做最好的汽车设计工程，以上就是汽车内外饰设计时的定位系统设计要求，希望能对大家有所帮助，
