汽车总布置设计中的基准线（面）问题

　　汽车设计的过程中，在初步确定汽车的载客量(装载量)、驱动形式、车身形式、发动机形式等先决条件以后，要深入做更具体的工作，包括绘制总布置草图，并校核初步选定的各部件结构和尺寸是否符合整车尺寸和参数的要求，以寻求合理的总布置方案，并绘制出效果图。但是在绘图之前，首先要确定画图的基准线(面)。

　　汽车总布置设计的基准线(面)——零线确定：确定整车的零线(三维坐标面的交线)、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。

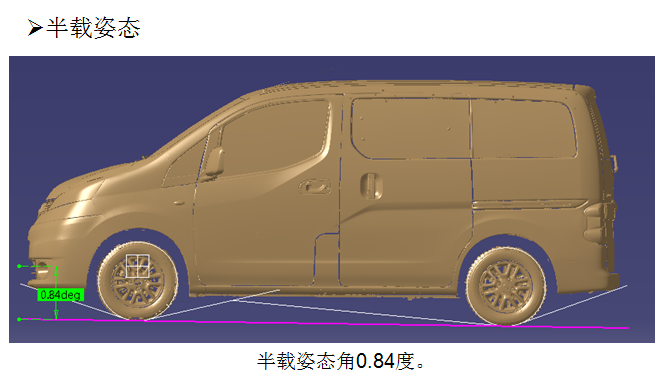

　　1.车架上平面线 纵梁上翼面较长的一段平面或承载式车身中部地板或边梁的上缘面在侧(前)视图上的投影线称为车架上平面，它作为垂直方向尺寸的基准线(面)，即z坐标线，向上为“十”、向下为“—”，该线标记为。货车的车架上平面在满载静止位置时，通常与地面倾斜 0.5°～1.5°，使车架呈前低后高状，这样在汽车加速时，货箱可接近水平。为了画图方便，可将车架上平面线画成水平的，将地面线画成斜的。

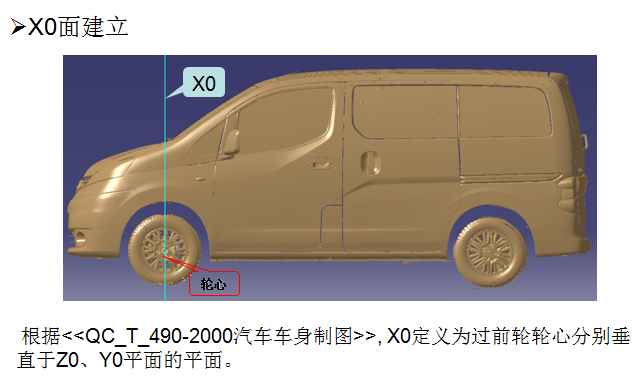

　　2.前轮中心线 通过左右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线称为前轮中心线，它作为纵向方向尺寸的基难线(面)，即f坐标线，向前为“—”，向后为“十”，该线标记为。

　　3.汽车中心线 汽车纵向垂直对称平面在俯视图和前视图上的投影线称为汽车中心线，用它作为横向尺寸的基准线(面)，即y坐标线，向左为“十”、向有为“—”，该线标记为。

　　4.地面线 地平面在侧视图和前视图上的投影线称为地面线，此线是标注汽车高度、接近角、离去角、离地间隙和货台高度等尺寸的基准线。

　　5.前轮垂直线 通过左、右前轮中心，并垂直于地面的平面，在侧视图和俯视图上的投影线称为前轮垂直线。此线用来作为标注汽车轴距和前悬的基准线。当车架与地面平行时，前轮垂直线与前轮中心线重合(如轿车
