汽车内外饰设计时的零件定位问题

　　我们都知道，汽车内外饰设计是整个汽车设计中零件系统极为繁复的一环，而这些零件的定位问题在汽车内外饰设计时尤为重要。那么汽车内外饰设计中零件要如何定位呢?如何设计汽车内外饰零件的定位系统呢?

　　1. 汽车内外饰定位的布置要求：第一要求布置合理，一般情况下采用四分法进行布置，主定位点和副定位分别布置在零件长度方向两侧各四分之一的地方，特殊情况下作稍微调整，主定位一定要布置在靠近配合边的地方，以保证配合尺寸;

　　2. 汽车内饰件定位结构要有一定的强度，同时考虑工艺成型性;

　　3. 汽车内饰定位布置时，定位方向要明确，X、Y、Z三个方向及绕三个坐标旋转的共6个限位，分别考虑，要同时满足6个自由度;

　　4. 汽车内饰定位结构要尺寸合理

　　尺寸要求包括两个方面：一是自身的结构尺寸，二是配合尺寸；

　　结构尺寸：

　　圆形定位柱直径一般在6mm~8mm，壁厚在1mm~1.2mm;十字交叉型 定位柱尺寸一般为8mm~10mm，根据零件的大小适当调整，料厚也为1mm~1.2mm(根据零件本体厚度作适当调整);定位柱与板金配合时，板金需要开孔，调整定位柱的尺寸使板金的开孔尺寸尽量与卡扣的开孔尺寸一样，做到通用;定位柱的高度一般高出卡扣10mm~15mm，以保证安装时定位柱先与板金接触配合;

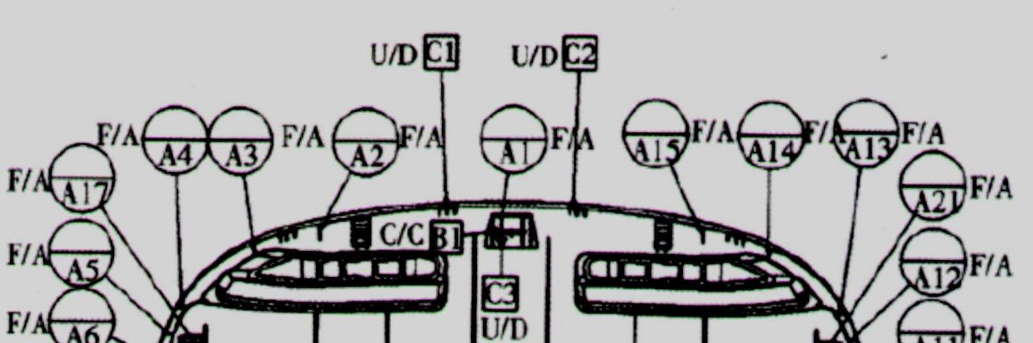

　　配合尺寸：主定位一般要求周边0.25mm~0.3mm,副定位一般限位方向为0.25mm~0.3mm，其他边为1.5mm~2.0mm,这样有利于装配;如下图所示;
