记住这些CATIA软件内的小操作，会让你事半功倍

　　目前国内的汽车设计中，CATIA是当之无愧的主流软件，很多汽车设计公司在招聘的过程中，能熟练使用CATIA几乎成了对应聘者的硬性要求。今天华锐欣程就给大家带来一点CATIA软件小技巧，记住这些CATIA内的小操作，会让你事半功倍。

　　1.CATIA重复命令的快捷方式

　　一直也没发现重复命令的快捷方式，修剪还是偏移有时需要反复点好几次，真的很麻烦。不知道CATIA有没有像其他软件那样的重复命令快捷方式呢?

　　解答：双击那个命令就可重复使用多次，用完后再按ESC退出。

　　2. 如何把CAD导入CATIA草图里面?

　　步骤如下： 1：将CAD格式的图形另存为DXF 2000格式; 2：在CATIA中打开CAD图形(打开时在CATIA中的工程图中显示); 3：将工程图中显示的CAD图形通过框选、复制(Ctrl + C)、粘贴到草绘中(Ctrl + V) 4：退出草绘，进入特征操作注意：CAD图形中的“圆角”处在退出草绘时可能出错，需要在草绘中修整! 上述方法，在原有CAD钣金(较复杂的单平整壁)类二维图在快速生成三维图中较能提高效率。

　　如何在CATIA草图绘制中利用右键的捕捉功能

　　1、CATIA捕捉直线中点

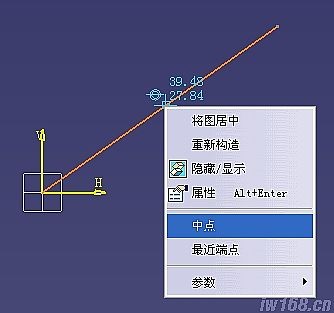

　　先进入点的编辑状态。首先将鼠标移动到直线上，单击右键在快捷菜单中选择中点，就会捕捉到直线的中点，见下图：

捕捉直线中点

　　2、CATIA捕捉直线端点

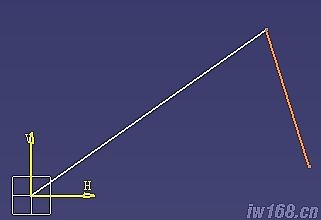

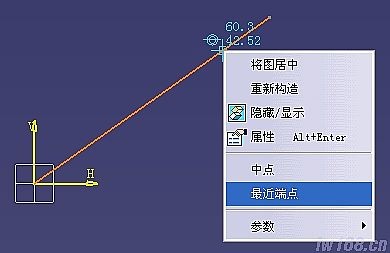

　　当直线较多时，此功能比较实用，以防捕捉错误。首先将鼠标移动到直线上，单击右键在快捷菜单中选择最近点，就会捕捉到直线的鼠标靠近端的端点，见下面两幅图：

　　3、CATIA圆的捕捉

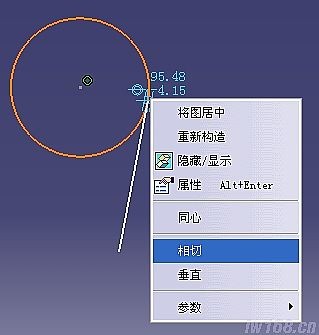

　　首先将鼠标移动到圆上上，单击右键在快捷菜单中捕捉功能有同心、相切、垂直，其捕捉效果分别见下图所示：

　　4、CATIA捕捉两相交直线交点

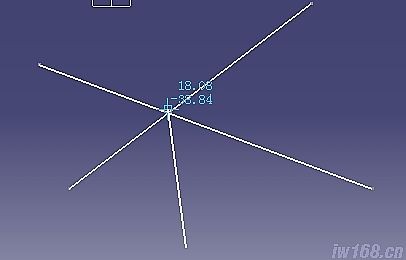

　　CATIA首先将鼠标放在其中的一条直线上，直线预选变色，沿直线到另一条直线上，两条直线都变色，就捕捉到交点，如图所示：

捕捉两相交直线交点

　　以上就是一些CATIA软件的小操作，关注华锐欣程，我们将会为大家带来更多的CATIA操作教程。
