汽车总布置设计的主要内容

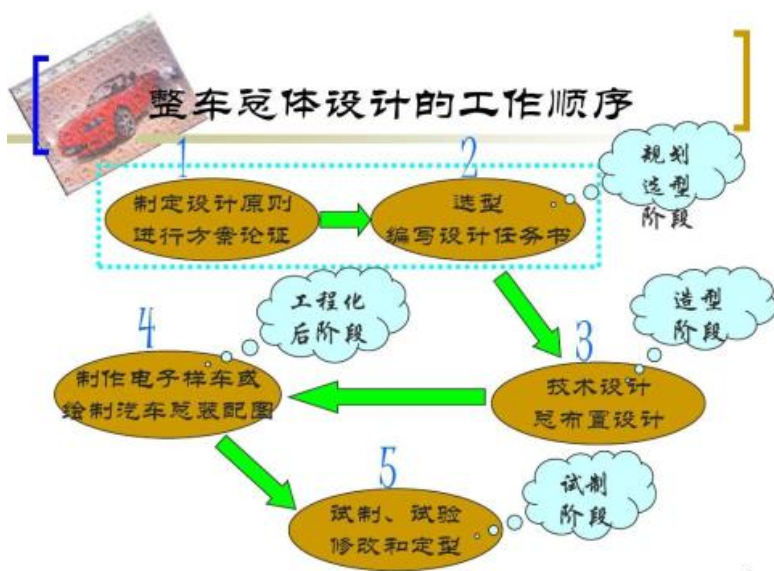

　　汽车总布置设计是汽车设计重要的工作阶段，对产品质量和开发周期起着至关重要的作用。通常汽车虚拟数字设计过程中总布置的主要包含以下几个阶段部分：

　　竞争车型对比研究——Benchmark阶段

　　Benchmack阶段工作是在项目正式启动之前完成的，为产品在市场上的定位提供参考依据。

　　汽车设计任务书编制

　　这是汽车设计的纲领文件定义了设计依据、产品的定义定位、消费群体及使用区域、主要设计方案、产品基本结构和参数、项目开发关键节点和周期等关键参数是后续各专业、各系统详细工程设计的指导性文件。

　　造型工程可行性分析与配合

　　2D造型创意阶段需对效果图进行充分的可行性分析，如法规符合性，基于制造工艺的分块分缝的合理性以及整车功能定义的符合性等，为后续工程设计打好基础。效果图评审确定后，制作油泥模型。油泥实物相对效果图感官更为直接，工程可行性需进一步细化。CAS 面初步确定后，可根据运动件校核、人机工程和法规符合性情况局部调整A面和分缝。A面确定后，开始加工验证模型验证效果，并开始工程结构设计。

　　基于人体生理尺寸和H点的人机工程设计及校核

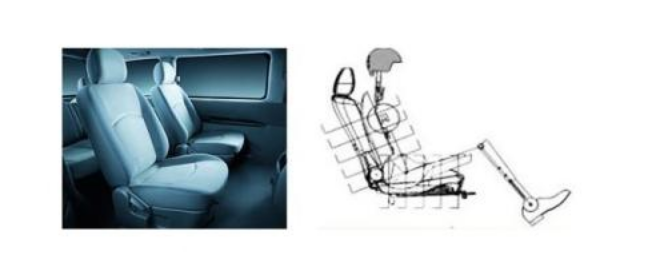

　　人机工程是一门基于人体尺寸、生理机能的人、机、环境的交叉综合的学科。在总布置设计中主要体现在H点确定、沿椭圆、视野、操纵距离和操作力等主动安全方面。

　　汽车相关法规校核

　　汽车设计的产品必须符合销售区域的相关汽车法规和产业政策。我国的汽车法规和政策管理部门相对较多，如国标GB、国家推荐GB/T、汽车行业标准QC/T，出口产品还需校核出口地的相关法规和政策。此外还要针对质量缺陷召回制度进行校核。

　　性能计算、硬点确定以及总布置图绘制

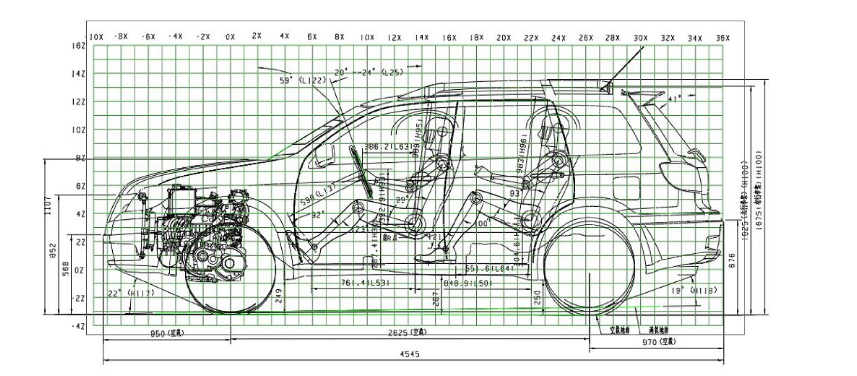

　　汽车设计任务书确定后，需根据实际变化计算动力性、轴荷分配转弯直径、燃油经济性。首先根据车身的相关边界条件和各总成的布置要求确定各总成的布置硬点，硬点确定后根据布置位置绘制整车总布置图。

　　总体3D布置和DMU检查

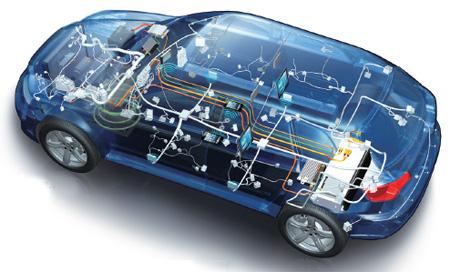

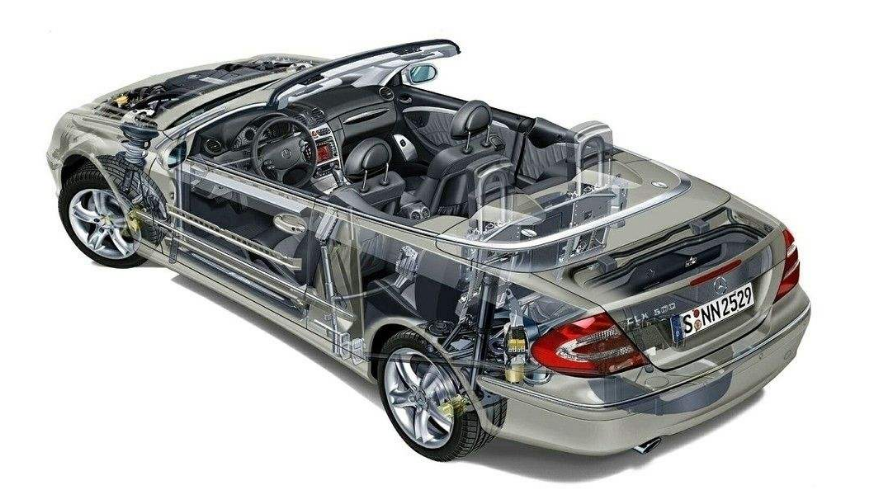

　　车身相关边界确定后，进行发动机舱的动力总成及附件布置。发动机舱布置较复杂，涉及到车身、底盘、电器及各类附件、管路及线束布置空间和运动件安全间隙要求，维修工具和操作可接近性要求。驾驶室电器空调、底盘三踏板、变速换挡操纵布置，运动件间隙检查。各系统装配在一起进行DMU密集断面检查间隙、搭接及布置和合理性。

　　经过对不同车型的研究和实践积累，同捷已形成了一套完善的汽车结构设计品质控制方法，产品的开发实现了流程化，产品技术与工程实施标准化。

　　精确的装配设计及检查，14个领域的DMU质量控制流程，35000项精细设计流程及600多个项目的丰富开发经验保证了设计开发产品的高品质。

　　以上就是汽车总布置设计的主要内容，熟悉了内容，再结合汽车总布置设计要点，对设计工作有着很大的促进作用。
