用CATIA软件做汽车密封条实物断面的方法

　　在汽车设计与制造过程中，密封条变形是一个经常会遇到的问题。除非没有钢带的密封条，但要是从实车中拆下来后，密封条本身也有变形，给密封条的设计与制造带来了一定的障碍。制作密封条的方法有很多，比如通过先画出密封条的主要断面，然后根据钣金配合进行修正密封条的压缩量和压泡，今天给大家带来另外一种用CATIA软件做密封条实物断面的方法。

　　1.首先把密封条(实物)用剪刀剪一截下来，要剪齐平了，粘上印尼，在白纸上印下这个断面，可以多印一下，需要注意的是需要划一个固定的长短，标注尺寸，好和导入的二维图做对比，校核是否为1:1尺寸。然后用扫描仪印有印尼的纸张扫描电子档，原则只有一个，就是比例为1:1。

　　2.打开CATIA软件，切换都工程图模块，插入图片

　　图片不要放大和缩小，按照这个方法用草图把断面画出来，这就是二位断面，下面讲如何把二位断面转化成三维断面。

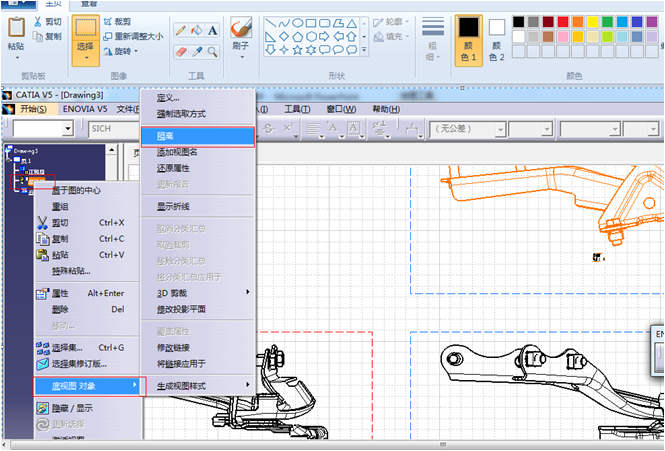

　　打开二位工程图，切换到工作背景，先将二维图进行隔离。

　　在创成式模块中建立一个part，建立一个草图，然后回到二维图见面，激活试图，复制改试图，贴贴到刚刚建好的一个part中，就完成了二维图到三维的转化

　　这样密封条的断面基本上就算完成了，整个操作过程的重点就是需要把二维图隔离。
