汽车车身设计中的孔边距问题
在汽车设计时,由于尺寸、公差等原因,我们经常会遇到孔边距的问题,今天我们就来聊一聊这个话题。
首先,我们来看看车身设计过程中我们都会遇到哪些孔位呢?
按照车身冲焊件孔分类
1 按照汽车设计中制作的用途分类: 可以分为定位孔、功能孔(结构安装孔,装配过孔,焊接过孔,涂装工艺孔-电泳工艺孔、排水工艺孔、排气工艺孔、注蜡工艺孔,减重孔) ;
要是按照加工精度分类: A级——为联结而设计的孔径尺寸(如连接板上的螺钉过孔、销孔、铆钉孔、装配件的螺母孔和螺钉过孔、夹具定位孔等)。
B级——次要孔径尺寸(如缆索、线束过孔、焊接电极让位孔、排水孔、减重孔等)。
有这么多的孔,那么在开孔过程中都会遇到哪些问题呢?
汽车车身设计中孔边距问题:

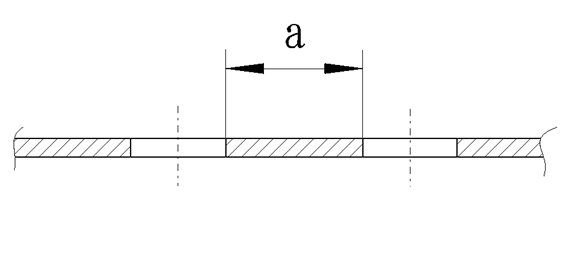

1.孔与孔边界距离a ≥3~5mm;

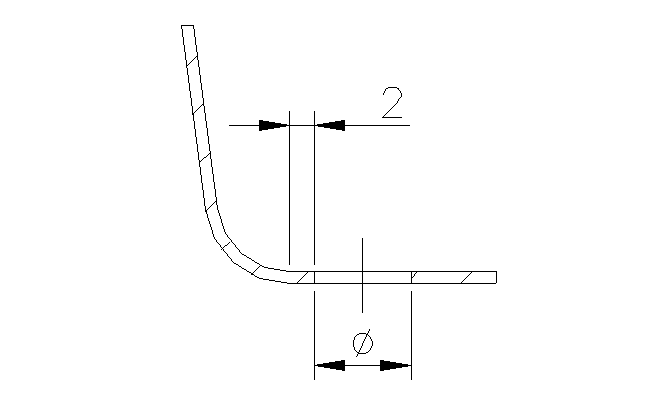

2.孔边到折边圆角切边距离大于2t,而且最小大于2mm;
3.孔边到切边距离a ≥ 3mm,如果冲孔、修边同时进行时, a ≥ 5mm
