汽车发动机位置设计与布置要点

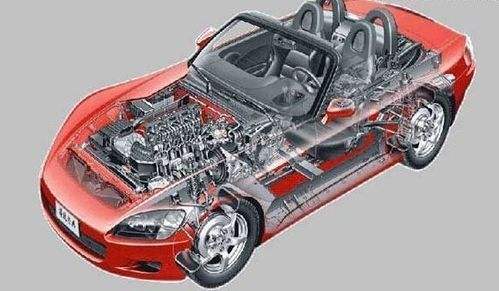

　　对于一辆汽车来说，发动机就是心脏。所以发动机的位置布置，是汽车总布置设计中极为关键的一环，在设计过程中，需要兼顾诸多要点。

　　1、 发动机的上下位置

　　发动机的上下位置对离地间隙和驾驶员视野有影响。轿车前部因没有前轴，发动机油底壳至路面的距离，应保证满载状态下最小离地间隙的要求。货车通常将发动机布置在前轴上方，考虑到悬架缓冲块脱落以后，前轴的最大向上跳动量达70～100mm，这就要求发动机有足够高的位置，以防止前轴碰坏发动机油底壳。

　　油底壳通常设计成深浅不一的形状，使位于前轴上方的地方最浅，同时再将前梁中部锻成下凹形状(注意前梁下部尺寸必须保证所要求的最小离地间隙)。所有这些措施将有利于降低发动机位置的高度，并使发动机罩随之降低，这能改善长头车的驾驶员视野，同时有利于降低汽车质心高度。除此之外，还要检查油底壳与横拉杆之间的间隙。

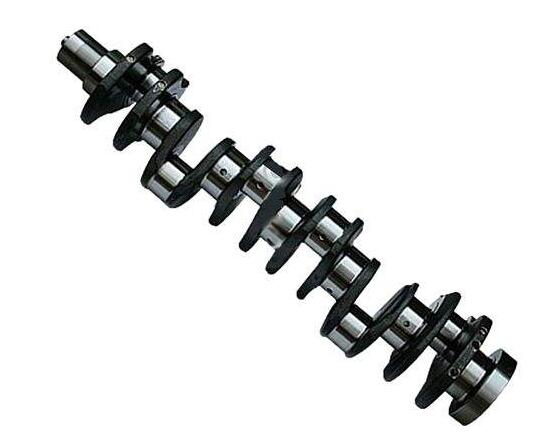

　　发动机高度位置初定之后，用气缸体前端面与曲轴中心线交点X到地面高度尺寸6来标明其高度位置， 在发动机高度位置初步确定之后，风扇和散热器的高度随之而定，要求风扇中心与散热器几何中心相重合，以使散热器在整个面积上接受风扇的吹风。

　　护风罩用来增大送风量和减小散热器尺寸。为了保证空气的畅通，散热器中心与风扇之间应有不小于50mm的间隙，无护风罩时可减小到30mm。

　　由于空气滤清器位于发动机进气歧管上，其高度影响发动机罩高度，为此将空气滤清器做成扁平状。发动机罩与发动机零件之间的间隙不得小于25mm，以防止关闭发动机罩时受到损伤。

　　2、发动机的前后位置

　　汽车设计中，发动机的前后位置会影响汽车的轴荷分配，轿车前排座位的乘坐舒适性，发动机前置后轮驱动汽车的传动轴长度和夹角，以及货车的面积利用率。

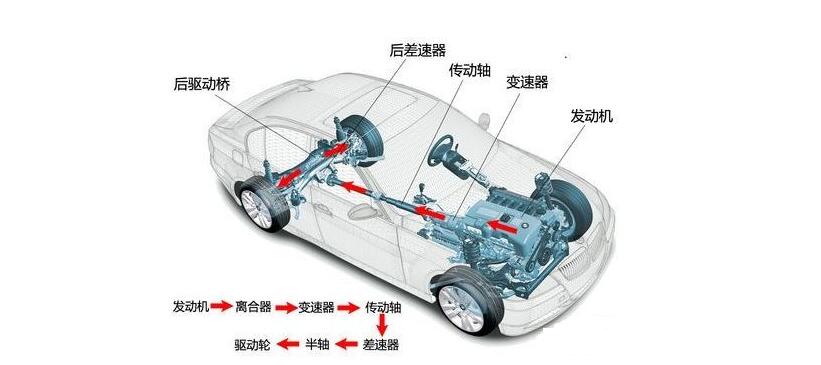

　　为减小传动轴夹角，发动机前置后轮驱动汽车的发动机常布置成向后倾斜状，使曲轴中心线与水平线之间形成l°～4°夹角，轿车多在3°～4°之间，发动机前置后轮驱动的轿车，前纵梁之间的距离，必须考虑吊装在发动机上的所有总成(如发电机、空调装置的压缩机等)以及从下面将发动机安装到汽车上的可能性。还应保证在修理和技术维护情况下，从上面安装发动机的可能性。发动机的前后位置应与上下位置一起进行布置。

　　前后位置确定以后，在侧视图上画下它的外形轮廓，然后用气缸体前端面与曲铀中心线交点久到前轮中心线之间的距离来标明其前后位置。此后可以确定汽车前围的位置：发动机与前围之间必须留有足够的间隙，以防止热量传人客厢和保证零部件的安装;离合器壳与变速器应能同拆下，而无需拆卸发动机的固定点，此时应特别注意离合器壳上面螺钉的接近性。

　　3、发动机的左右位置发动机曲轴中心线在一般情况下与汽车中心线一致。这对底盘承载系统的受力和对发动机悬置支架的统一有利。少数汽车如4×4汽车，考虑到前桥是驱动桥，为了使前驱动桥的主减速器总成上跳时不与发动机发生运动干涉，将发动机和前桥主减速器向相反方向偏移。
